Schablonen
Aufliegende Türen/Schubladen
- Bei aufliegenden Türen/Schubladen wird die Schablone auf 0 eingestellt.
- Die Tür/Schublade soll in geschlossenem Zustand ein Spiel von 1,5–2 mm haben, die Einstellung 0 ergibt ein Spiel von ca. 1,5 mm.
- Wenn mehr Spiel gewünscht ist, kann dies auf der Skala „Spiel aufl. Tür/eingefr.Schloss“ von 0–10 mm eingestellt werden.
- Wenn das Schloss 10 mm in die Tür eingelassen ist, muss die Schablone „Spiel aufl. Tür/eingefr.Schloss“ auf 10 eingestellt werden.
Bündige Türen/Schubladen
- Um die Schablonen zum Anzeichnen und Positionieren einzustellen, muss zunächst die Stärke der Tür/Schublade gemessen werden.
- Die Stärke wird auf der Skala innerhalb des Bereichs „Stärke Tür bündig“ von 0–25 mm eingestellt.
- Wenn das Schloss 10 mm in die Tür eingelassen ist, muss die Schablone nach der Stärke -10 mm im Bereich „Stärke Tür bündig“ eingestellt werden.

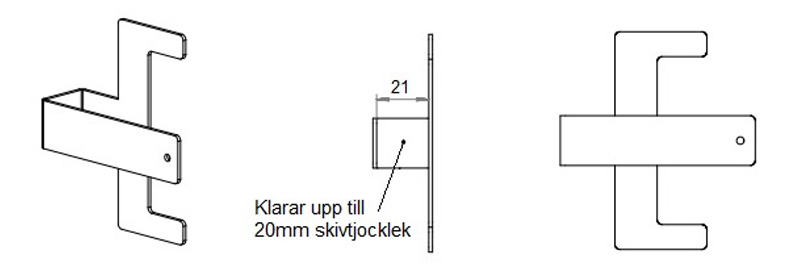

Schablone zum Anzeichnen der Mitte des Schlosses
Schablone 373310 dient als Hilfsmittel, wenn man auf der Tür/Schublade anzeichnen möchte, wo das Schloss sitzen soll. Diese Markierung muss so platziert werden, dass sie der Mitte des Schlosses entspricht.
1. Platzieren Sie die Schablone so, dass sie das Schloss umschließt. Die Schablone kann entweder von der Seite oder von oben/unten platziert werden. Wählen Sie die Alternative, die am besten geeignet ist.
2. Stellen Sie sicher, dass die Kante ganz bis an das Schloss eingeschoben wird.
3. Halten Sie die Schablone an die Tür und markieren Sie in der Aussparung z. B. mit einem Filzstift, wo sich die Mitte des Schlosses befindet.
Dort wo die Markierung sitzt, soll das gedachte Logo/Etikett/die Nummerierung platziert werden.
